1.1. Thang xám

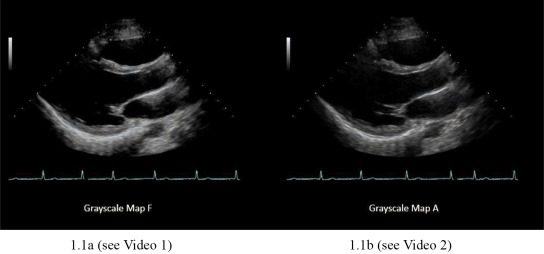

Quyết định các sắc độ xám của hình ảnh nhằm thể hiện rõ  một cấu trúc hoặc bệnh lý nhất định trên hình ảnh siêu âm

1.2. B-mode màu

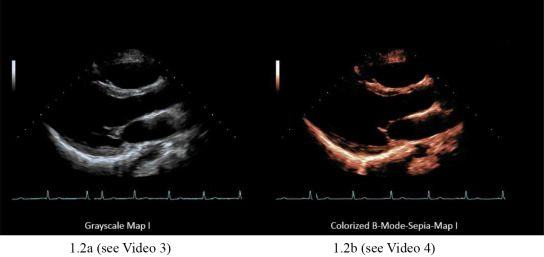

Chuyển hình ảnh 2D trên thang xám chuẩn sang hình ảnh 2D màu

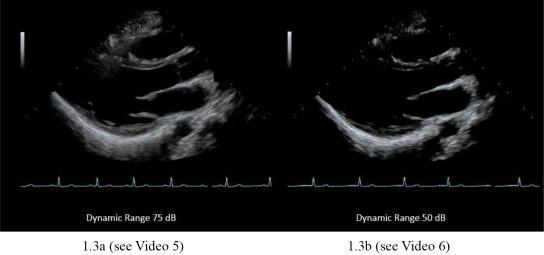

1.3. Dải dương phản (dynamic range/ compression)

Ảnh hưởng của mức độ tương phản giữa các sắc độ xám

1.4. Tần số đầu dò

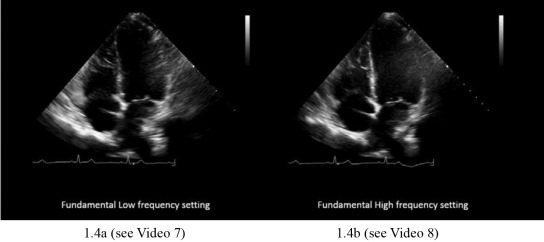

Ảnh hưởng của 2 tần số đầu dò khác nhau trên chất lượng hình ảnh

1.5. Ghi hình hòa âm

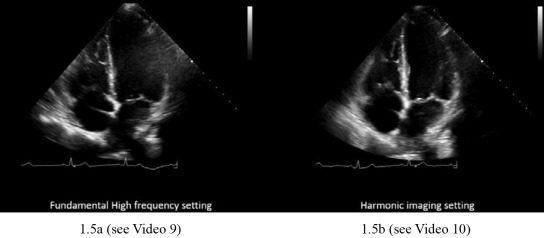

Sử dụng tần số sóng siêu âm do mô tạo ra thay vì tần số ban đầu để tạo ảnh. Thường sử dụng hòa âm bậc 2, tần số sóng hòa âm gấp 2 lần tần số sóng cơ sở

1.6. Độ sâu (depth)

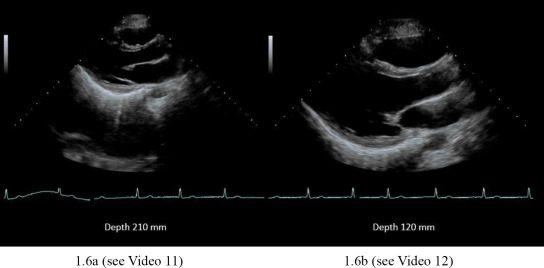

Lựa chọn độ sâu hay nông của hình ảnh. Hình bên phải cho thấy độ sâu tối đa khi ghi hình

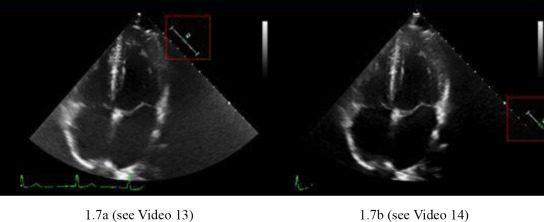

Thay đổi hình dạng chùm siêu âm và vị trí hẹp nhất của chùm siêu âm để nâng cao độ phân giải ngang tại vùng hội tụ. Lưu ý độ nét của cấu trúc dựa trên vị trí đặt hội tụ (hình 1.7a: mỏm tim; hình 1.7b: van hai lá và thành nhĩ trái).

1.8. Gain tổng

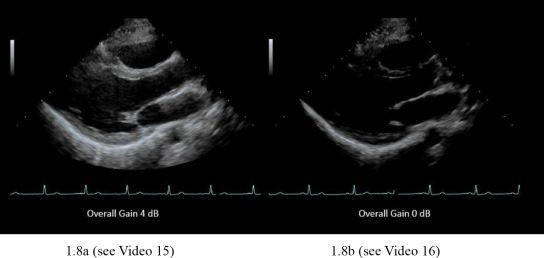

Điều khiển khuếch đại tín  hiệu hồi âm trước khi thể hiện  trên hình ảnh. Thay đổi độ sáng của hình ảnh trong toàn bộ  sector. Lưu ý toàn bộ hình ảnh sáng lên khi để gain 4dB ở hình 1.8a so với gain để 0 dB ở hình 1.8b

1.9. TGC

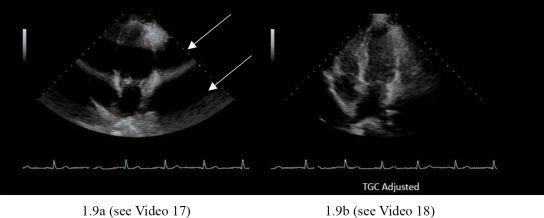

Thay đổi tín hiệu hồi âm trên từng vùng khác nhau của hình  ảnh. Lưu ý sự xuất hiện của các dải trống âm khi đặt TGC không hợp lý (mũi tên hình 1.9a) và  khi chỉnh TGC đúng (hình 1.9b).

1.10 Chức năng tự động điều chỉnh hình ảnh siêu âm 2D

Tự động điều chỉnh gain tổng và TGC trên cơ sở cường độ của tín hiệu hồi âm.

1.11. Phóng đại (Zoom/ magnification)

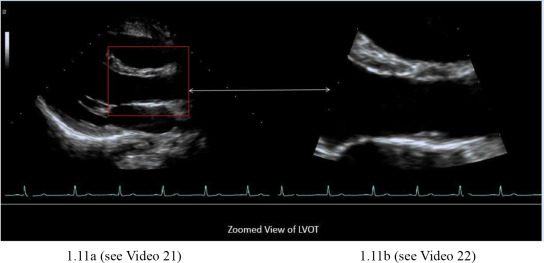

Phóng to hình ảnh của vùng nhỏ cần khảo sát trong sector: Hình

1.11 minh họa vị trí đặt  hộp phóng đại (Zoom box); hình 1.11b minh họa hình ảnh sau phóng đại.

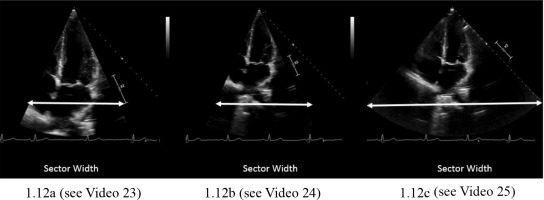

Theo đổi kích thước (độ rộng) và độ sâu của sector ảnh hưởng đến tốc độ khung hình và chất lượng hình ảnh. Hình 1.12a: sector hẹp, depth = 170mm; frame rate = 84 Hz Hình 1.12b: để sector hẹp, depth = 240mm, frame rate = 73Hz. Hình 1.12c: vẫn để depth = 24cm nhưng mở rộng sector,

frame rate giảm còn 43Hz
